ソーラー電源式遠隔回転灯警告システム

ソーラー電源式遠隔回転灯警告システム(特定小電力無線)

ソーラー電源式遠隔回転灯警告システム(特定小電力無線)



駐車場や工事現場など屋外のソーラー電源式パトランプを事務所の押しボタン操作で遠隔操作する事ができます。



独立した送信アンテナユニットを使って建物の壁など障害物を迂回しながら電波を送受信しやすくできます。



緊急連絡、担当者の呼び出し、作業員や警備員の人や車の誘導、お客様への対応の運営効率の向上、省力化にもお役に立てます。





商品内容
固定式ボタン送信機の押しボタンを押すと無線で100〜300mほど離れたパトランプを回すことができます。受信機と回転灯はソーラー電源で動きますので、ランプの設置場所にコンセント(電源AC100V)は必要ありません。
ソーラーパネルで発電した電力は一旦内蔵バッテリに充電してから回転灯に使用しますので夜間も利用できます。
※一日あたり何時間程度回転灯を回転させるか、夜間の使用の有無を明記の上、ご相談ください。





固定式押しボタン無線送信機。外部送信アンテナユニット付属。

特定小電力無線100〜300m

ソーラー電源式受信機特定小電力無線受信機
固定式押しボタン送信機からの電波を受けて、パトランプに電源供給します。
電波が受信出来なくなると電源供給も止まり、パトランプも停止します。





固定式押しボタン送信機と受信機、回転灯の動き
押しボタンを押し込むと電波が送信機より発信されます。 受信機に電波が着信すると、受信機は回転灯へ電源(DC12V)を供給し、回転灯が回転をはじめます。
押しボタンを押すと押されたまま一旦固定され、 少し回しながら引っ張るとリセットされます。
LELED表示灯ボタンは元に戻されてリセットされると送信機の電波が止まり、受信機は回転灯への電源供給を停止します。





日本製の商品。日本国内の工場で組み立て開発が行われているシステムです。

固定式押しボタン無線送信機

固定式押しボタン無線送信機
ロック式押しボタン付き特定小電力無線送信機
外部送信アンテナユニット付属。



ボタンを押すと専用の電波が発信されます。ボタンは押されたまま一旦ロックされます。



少し回しながら引っ張るとボタンは元に戻ります。電波が停止し受信機側の回転灯も停止します。



電源:AC100V



ロック式押しボタン方式
ボタンを押すと押し込まれた状態で一旦固定されます。押し込まれて入る状態の間、電波が送信されて続けます。
それに合わせて受信機のスイッチはオンになります。
受信機を止める場合は、ボタンを引っ張り上げてが元の待機状態に戻します。
ボタンが戻ると電波が停止し、受信機も停止します。





※上の写真は押しボタン部分のみです。
外部アンテナユニットが加わります。
※性能向上のため外観が変わる事がございます。

ソーラー電源式受信機特定小電力無線受信機

ソーラー電源式受信機特定小電力無線受信機
固定式押しボタン送信機からの電波を受けて、パトランプに電源供給します。電波が受信出来なくなると電源供給も止まります。
受信機は防雨ケース収納。
※AC100V仕様も製作できます。



ソーラー電源受信機とパトランプ、ソーラーパネルをドライバーで接続します
ソーラー電源受信機とパトランプ、ソーラーパネルをドライバーで接続します。
受信機の中にそれぞれの電源ケーブルを接続する端子台が内蔵されています。
受信機の電源をオフにした状態で+ドライバーで+−極性を間違えないように接続固定します。

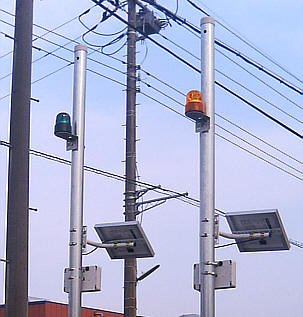

ソーラー電源式受信機特定小電力無線受信機の設置例
ソーラー電源式受信機特定小電力無線受信機の設置例

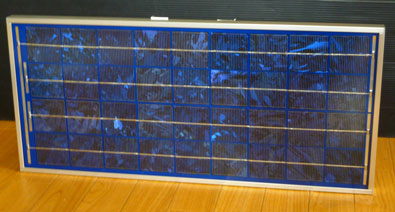

ソーラーパネル
電源はソーラー電源方式。

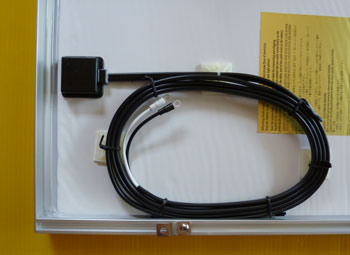

ソーラーパネル裏側
ソーラーパネル裏側から出ている電源ケーブル。プラスとマイナス。
ソーラー電源式受信機内部の端子台に+ドライバで固定します。

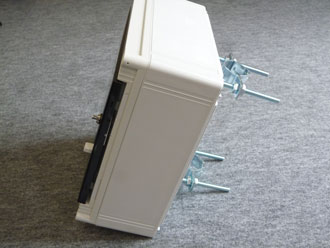

警報機の裏面に金属ポールに設置するためのクランプを取り付けた写真
警報機を屋外の金属ポールに取り付ける場合。
警報機の裏面に金属ポールに設置するためのクランプを取り付けた写真。金属金属ポールは道路標識に使われている程度の太さのしっかりしたものをおすすめします。





バッテリの保ち時間の目安 フル充電状態
LED表示灯の連続駆動可能時間 2〜3時間
待機状態が連続して続いた場合のバッテリの保ち時間 約5日間
※受信機の警報(パトランプ、ブザー)が動作しない状態が継続した場合。



-ご注意-
回転灯のサイズ、ブザーの有無、1日あたりの回転灯の延べの予想合計駆動時間によって消費電力が変わります。
運用時間帯や回転灯の1日あたりの駆動時間の長さでソーラーパネルの枚数、内蔵充電バッテリの容量の変わる場合がございます。
夜間の利用のある場合もご相談下さい。

小型LED表示灯

小型LED表示灯
株式会社デジタル製(前アロー株式会社製)。



調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65(正方向取り付け時)。
ブザー内蔵タイプの保護特性IP23(正方向取り付け時)。



ブザー内蔵タイプの音量は最大90dB。
外部音量調節ツマミで約70〜90dbの間で調節可能。
保護特性IP23(正方向取り付け時)。
電源はAC100V(家庭用コンセント)が必要になります。

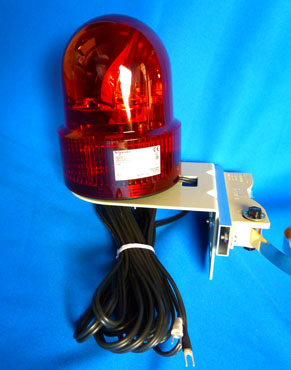

表示灯を金属ポールに設置するための金具の設置例
表示灯を金属ポールに設置するための金具の設置例。
金属バンドをL字金具に追加して、回転灯の土台のL字金具を金属ポールに固定する方式の製作例。金属バンドは別途お見積もりとなります。

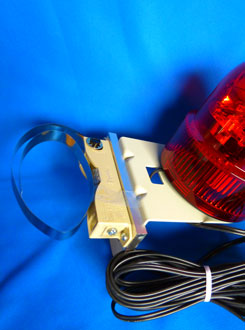

表示灯のL字金具と金属バンドの部分の写真
表示灯のL字金具と金属バンドの部分の写真。
バンドで締め上げるようして、土台の金属ポールに回転灯をしっかり固定します。

価格

1.固定式押しボタン送信機1式
  外部送信アンテナユニット+押しボタンボックス
  外部送信アンテナ1本付属、押しボタンボックス1個、
  アンテナと押しボタンボックスをつなぐケーブル4m付き、
  防雨ケース収納、電源ACアダプター



2.ソーラー電源式受信機(防雨タイプ) 1台
  ブザー無し小型LED回転灯1台、大型ソーラーパネル1枚、パネル取付金具1個、
  充電型大型バッテリ内蔵特定小電力無線受信機、防雨ケース収納



上記の基本セットで29万円〜(消費税別)



お見積もりのご依頼は無料で承ります。お問い合わせ送信欄、ファックスからお問い合せください。



本システムは受注生産品です。使用目的に応じて以下のような仕様のご相談を承ります。
下記の送信欄からお問い合わせください。
システムの電源:AC100V、AC200V、ソーラー電源方式、充電バッテリ式など。
屋外設置用の防雨ケース仕様のご相談を承ります。
夜間に使用する場合はご相談ください。
送信部、受信部とも複数台での御利用の場合のご相談を承ります。
個別のお見積もりのご依頼は無料にて承っております。
事前の通信テストのご相談。



配送料は別。ヤマト運輸の宅配便で配送させていただきます。 商品代金お支払いは代引き(ヤマト運輸便)にてお願いいたします。 受注生産品のため納期はご注文後2〜3週間前後のご猶予をお願いする場合がございます。



バッテリを内蔵した製品を沖縄県や離島に発送させていただく場合には運送会社の判断で船便扱いになる場合がございます。この場合、商品にお届けまで通常よりもお時間をいただく場合がございます。



本製品は日本国の電波法に合わせた設計になっております。外国の電波法にはマッチしておりませんので日本国内でご利用いただければと存じます。製品保証も日本国内の使用時のみとなっております。





販売担当
株式会社LIBERO
937-0811
富山県魚津市三田3507-2
0765-24-2816
FAX:0765-24-2793






商品のお問い合わせはこちら
商品のお問い合わせはこちらをクリックしてください。





詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください
詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。





仕様

構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されています。
最大チャンネル数は4チャンネル。
送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)



無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。



同報機能
1台の送信機から複数台の受信機に一斉に無線連絡できます。



個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ(チャンネル)を作る事ができます。
